Ejemplo condicional doble

Realizar un algoritmo que permita obtener la nota definitiva de la asignatura de algoritmos teniendo en cuenta las notas de los tres periodos o cortes (corte 1 =30%, corte 2=30% corte 3 =40%). Finalmente se debe indicar si aprobó o no la asignatura sabiendo que se aprueba con nota final mínimo de 3.0

Solución: Para resolver el algoritmo es necesario que el usuario identifique cada una de las notas ya que con ellas se procede a calcular la nota final y también el estado

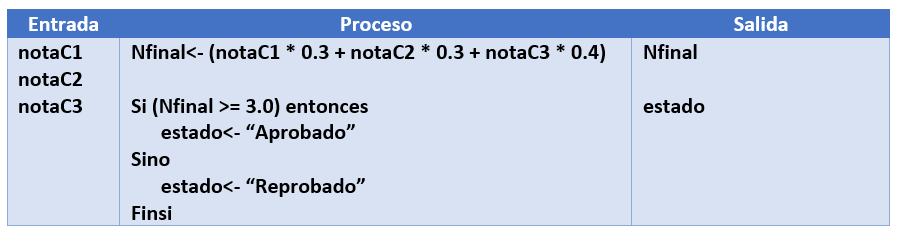

Análisis

analisi ejemplo condicional doble

Pruebas de escritorio

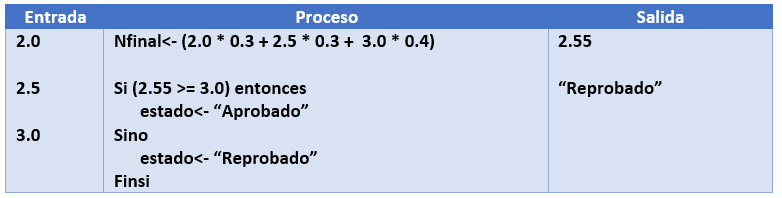

Prueba 1

prueba 1 condicional doble

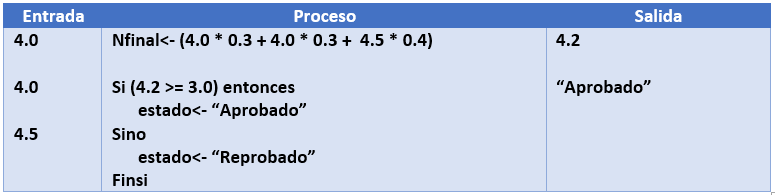

Prueba 2

prueba 2 condicional doble

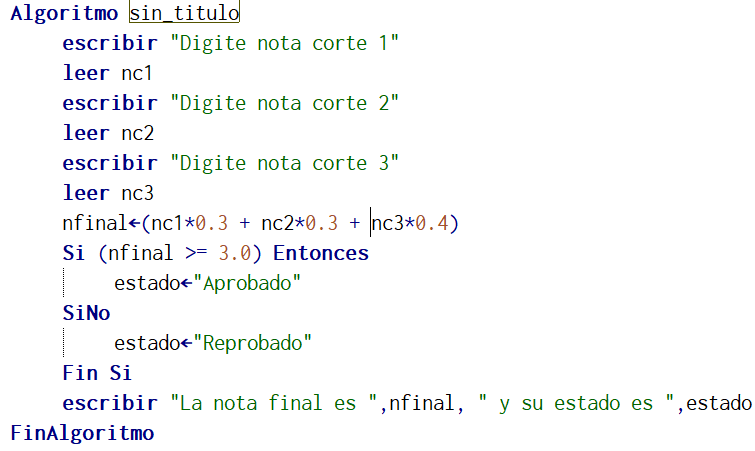

Psedudocodigo

pseusocodigo de condicional doble

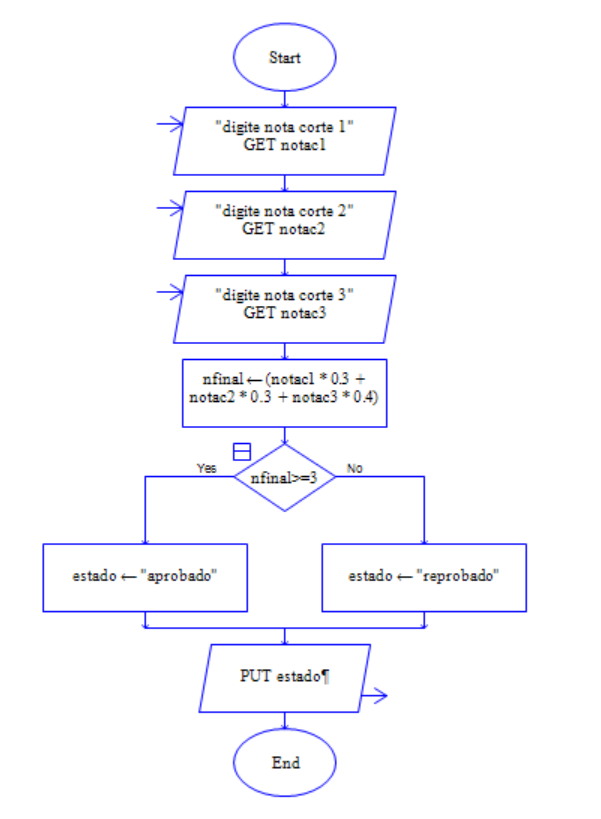

Diagrama de flujo


dfd

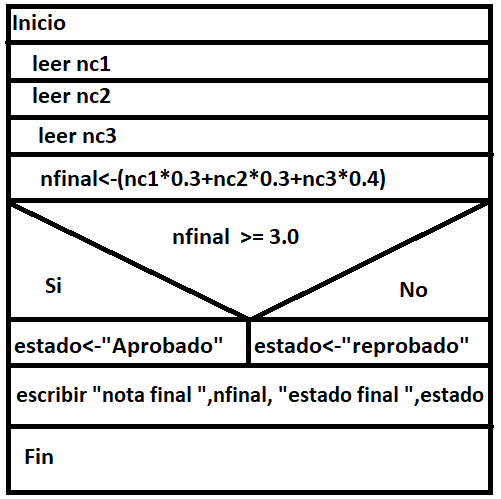

Diagrama N/S

diagrama ns de condicional doble

Simulador

Pseint

Dfd
